Superalliage inoxydable autolubrifiant : SGS-75

BANDEAU_ALLIAGES

L'alliage SGS-75 est un alliage dit "inoxydable et autolubrifiant". A base de nickel (75%) et de chrome (pour la tenue à la corrosion), il inclut également du bismuth et de l'étain qui lui donnent ses propriétés d'autolubrification, le rendent particulièrement résistant au grippage et permettent de l'utiliser au contacts d'aciers inoxydables, sans lubrification, avec des jeux de fonctionnement réduits.

Désignation normalisée :

ASTM A494M grade CY5SnBiM

Composition chimique (en%) :

Ni C Cr Mo Si Mn Fe Bi Sn
Bal. 0,05 13 3 0,05 1,5 2 4 4

Propriétés

Résistance à la corrosion

De par sa composition chimique, l’alliage SGS-75 présente une résistance à la corrosion comparable aux aciers inoxydables AISI 304 et AISI 316, il peut donc aisément s’y substituer.



  SGS-75 AISI 304 AISI 316
Acide nitrique HNO3 100 % à 20°C < 0,05 mm/an < 0,05 mm/an < 0,05 mm/an
Acide acétique CH3COOH 50 % à 60°C de 0,05 à 0,5 mm/an < 0,05 mm/an < 0,05 mm/an
Hydrazine N2H4 100 % à 20°C de 0,05 à 0,5 mm/an < 0,05 mm/an < 0,05 mm/an avec Mo < 0,5 %
Eau de mer à 20°C < 0,05 mm/an < 0,05 mm/an < 0,05 mm/an


Se basant sur le principe d’inertie défi ni par le règlement CE N°1935/2004, le SGS-75 convient à de nombreuses applications agroalimentaires, chimiques et pharmaceutiques. SEVA peut fournir des résultats d’inertie du SGS-75 dans différents milieux et à différents temps et températures d’exposition. Ces valeurs permettent à nos clients d’évaluer l’alimentarité de leurs équipements dans leurs conditions d’utilisation et suivant les exigences applicables.

Propriétés tribologiques

La tribologie est la science des contacts entre deux pièces en mouvement relatif. Elle s’intéresse donc au frottement, à l’usure qu’il provoque et à la lubrification. L’alliage SGS-75 est constitué d’une matrice austénitique riche en nickel, chrome et molybdène ainsi que d’une phase secondaire riche en bismuth et en étain qui lui confère des propriétés tribologiques particulières.

Afin que les propriétés tribologiques du SGS-75 soient uniformes, il est nécessaire d’avoir une répartition homogène de la phase bismuth-étain dans les pièces produites.

répartion bismuth-étain

Les coefficients de frottement avec l’inox 316L sont nettement améliorés par l’utilisation du SGS-75:

  • Coefficient de frottement inox 316L contre inox 316 L = 0.9.
  • Coefficient de frottement SGS-75 contre inox 316 L = 0.5.

Des essais de résistance au grippage (réalisés suivant norme ASTM G98, avec plusieurs aciers inoxydables et une contrainte maximale de 350 MPa) n’ont révélé aucun grippage avec le SGS75.



  AISI 201 AISI 304 AISI 316 SAE 17-4 PH 20 Cr - 80 Ni
SGS-75 350+ MPa 350+ MPa 350+ MPa 350+ MPa 350+ MPa
AISI 201 137 Mpa 14 MPa 14 MPa 14 MPa N.C.
AISI 304 14 MPa 14 MPa 14 MPa N.C. N.C.
AISI 316 14 MPa 14 MPa 14 MPa N.C. N.C.
SAE 17-4 PH 14 MPa N.C. N.C. 14 MPa N.C.

Valeur ajoutée du SGS-75

L’alliage SGS-75 permet de combattre et de réduire de manière très significative l’ensemble des causes d’usure et de dégradation auxquelles sont soumis les mécanismes fonctionnant en milieux sévères.

Résistance à la corrosion et triborrosion
Le SGS-75 offre une résistance à la corrosion « statique » équivalente à celle de l’AISI 316 L. Grâce au phénomène d’autolubrification, il permet de lutter efficacement contre ces agressions surfaciques et donc d’augmenter de manière exponentielle la résistance à la tribocorrosion.

Autolubrification
L’autolubrification apportée par le SGS-75 réduit très fortement l’usure par adhésion et les risques de grippage. Cela permet de réduire le coefficient de frottement et donc d’améliorer le rendement sans avoir recours à un lubrifiant.

Durée de vie du produit allongée
Les caractéristiques du SGS-75 optimisent les performances et la durée de vie au niveau des fonctions mécaniques où il y a ou peut y avoir des contacts entre des pièces devant résister à la corrosion, et ce, sans aucune lubrification extérieure.

Vers un nouveau Business Model

Les 3 principaux avantages économiques

Réduction
des coûts

Hausse de
la rentabilité

Création
de valeur

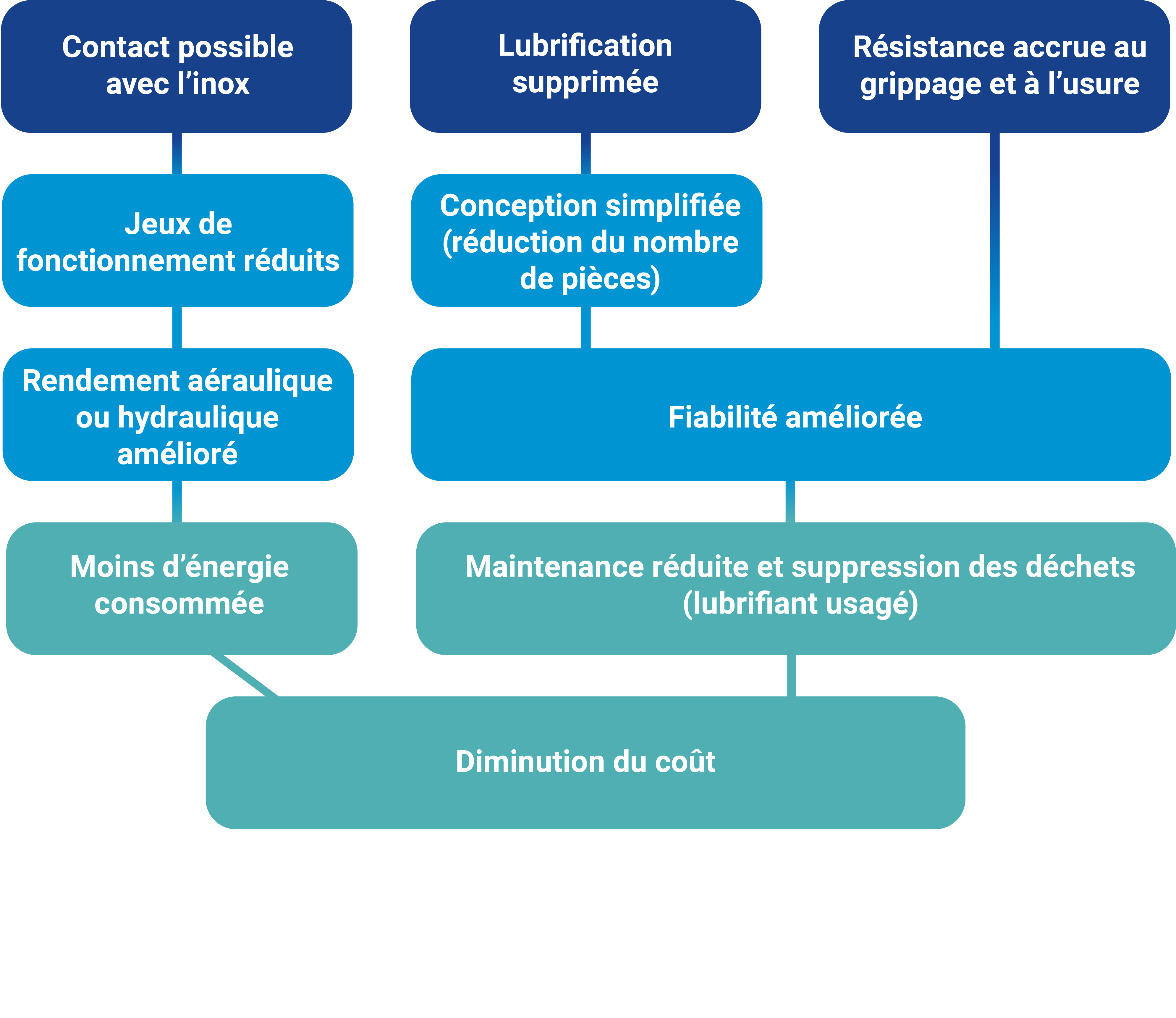

Plus-value du SGS-75 pour vos équipements


Plus-value du SGS-75 pour vos équipements

Type de pièces produites

Rotors de pompes à lobes et composants de machines pour l’industrie agro-alimentaires :

Rotors de pompes à lobes
Rotors de pompes à lobesRotors de pompes à lobes et composants

Gamme de jets et douilles standards :

Gamme de jets et douilles standardsGamme de jets et douilles standardsGamme de jets et douilles standards

Piston de pompes à l'état brut de fonderie et usiné :

Piston de pompes à l'état brutPiston de pompes à l'état usiné

Pignons et paliers pour systèmes de manutention et/ou de convoyage en milieu hostile (applications nucléaires) :

Pignons et paliers pour systèmes de manutentionPignons et paliers pour systèmes de manutentionPignons et paliers pour systèmes de manutentionPignons et paliers pour systèmes de manutentionPignons et paliers pour systèmes de manutention
